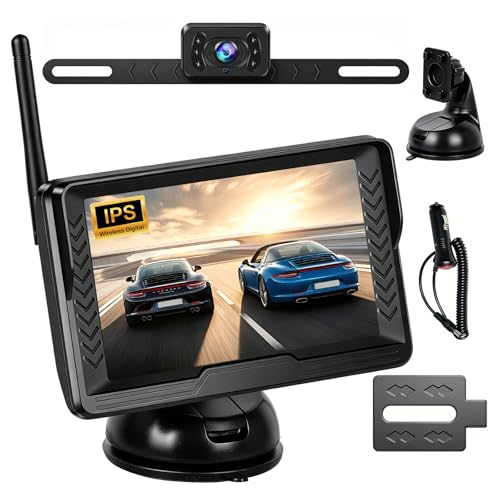

Comment installer une caméra de recul sans fil ?

Si vous êtes ici, c’est sans doute que vous possédez une caméra de recul sans fil ou que vous comptez en acquérir une, en vous demandant si vous pouvez vous-même réaliser cette installation et si oui, comment faire ?

installation caméra de recul sans fil

Les caméras de recul sont des équipements automobiles modernes très pratiques pour réaliser une manœuvre et stationnement en toute sécurité. Réputés pour leur facilité d’installation, les modèles sans fil wifi sont de plus en plus prisés de nos jours. Désireux d’équiper votre auto d’un de ces gadgets nouvelle génération, découvrez ici nos conseils afin de vous guider étape par étape pour réussir, l’installation d’une caméra de recul sans fil sur tout type de véhicules.

Caméra de recul sans fil, facile à installer ?

L’installation de la caméra de recul sans fil peut sembler complexe, mais elle peut être réalisée facilement avec les outils et les instructions appropriés. En fait, l’installation est souvent plus rapide et plus facile que celle d’une caméra de recul filaire ou d’un radar de recul, car elle se dispense de connexion filaire entre l’écran et la caméra cependant la connexion pour alimenter la caméra est nécessaire afin de la faire fonctionner. C’est donc la partie la plus difficile de cette installation. Cependant, la question qui se pose maintenant est : comment installer cette caméra de recul sans fil dans votre véhicule ?

Afin de faciliter l’installation de votre modèle, nous vous recommandons vivement de prendre le temps de parcourir l’ensemble des étapes une première fois. Cette méthode vous permettra de mieux comprendre le processus d’installation dans son ensemble. En outre, pour une installation sans soucis, il est également recommandé de vous munir du manuel d’utilisation fourni en complément de notre guide.

Comment installer ma caméra de recul sans fil ?

Vous aurez besoin :

  • Une pince
  • Une visseuse perceuse avec forêt et embout
  • Un tournevis plat
  • Une riveteuse Manuelle (optionnelle)
  • Un mastic étanche
  • De connecteurs rapides
  • Un tournevis testeur (optionnel)
  • Une clé à cliquet et douille
  • Rilsan dit collier de serrage


septembre 27, 2023 8:44 pm

Étape 1 : Trouver l’emplacement idéal pour le câble d’alimentation

Avant de pouvoir installer votre caméra de recul, il est important de trouver un emplacement adapté pour le passage du câble d’alimentation. La première étape consiste donc à repérer un endroit dans lequel vous pouvez faire passer le câble de la caméra en direction du feu de recul. Plusieurs options s’offrent à vous pour ce faire.

Vous pouvez, par exemple, démonter le hayon d’éclairage de plaque afin de pouvoir insérer le câble à travers la carrosserie ou démonter l’un des deux éclairages pour glisser le câble sur le côté. Si vous recherchez une solution plus complexe, vous pouvez démonter la plaque d’immatriculation pour trouver une ouverture derrière celle-ci ou y percer un trou pour le passage du câble.

Si votre caméra se situe en hauteur, vous pouvez faire passer le câble en démontant le feu stop ou en démontant les plastiques du pare-chocs. Toutefois, si vous ne trouvez aucun emplacement adéquat, vous devrez percer la carrosserie avec un diamètre idéal de 16 mm.

Étape 2 : Choisir le positionnement optimal pour la caméra

Une fois l’emplacement pour le câble d’alimentation déterminé, vous pouvez passer à la deuxième étape : choisir le positionnement idéal pour la caméra de recul, il en va bien évidemment de se rapprocher le plus possible de l’emplacement du câble défini préalablement. Il est préférable de centrer la caméra au maximum pour une meilleure visibilité. Vous pouvez la glisser derrière la plaque d’immatriculation grâce à un support ou sous le hayon d’éclairage de plaque.

Pour les véhicules plus larges comme les campings-cars par exemple, il est préférable de la positionner en hauteur sur la carrosserie pour un meilleur angle de vue. Il est essentiel que la caméra n’interfère pas avec la vision du conducteur et ne cache pas la plaque d’immatriculation.

Schéma de positionnement et mise en place de la caméra

Étape 3 : La Fixation

Après avoir choisi l’emplacement pour votre caméra de recul, il est temps de la fixer solidement à votre véhicule. Certains constructeurs proposent des modèles avec un adhésif ou, plus rarement, avec un aimant. Toutefois, la méthode de fixation la plus courante et la plus sûre est la fixation directe avec des vis.

Pour commencer, marquez l’emplacement exact où vous allez percer le pare-chocs ou le plastique puis procéder au perçage. Ensuite, placez votre caméra et son câble dans l’orifice préalablement défini et fixez-la en utilisant des vis. Pour éviter toute infiltration d’eau, il est recommandé d’utiliser un mastic étanche pour carrosserie à placer autour de la tête de vis.

Une fois la caméra fixée, il est temps de tirer le câble et de procéder aux branchements nécessaires. Pour cela, démontez toutes les garnitures et plastiques dans l’habitacle afin de pouvoir tirer et faire longer le câble et jusqu’au feu de recul.

Étape 4 : Comment brancher votre caméra de recul ?

  1. Maintenant, que votre caméra de recul est en place, passons au branchement. Pour un confort optimal, nous vous recommandons de démonter votre phare pour accéder facilement au feux de recul. Vous trouverez généralement des écrous à dévisser pour le retirer en toute sécurité.

  2.  Ensuite, il vous suffit de repérer l’ampoule de recul. Pour cela, allumez le contact de votre voiture et passez la marche arrière. L’ampoule se mettra en marche, vous permettant de la repérer aisément. Avant de procéder au raccordement, débranchez la batterie en retirant la cosse positive.

  3. Munissez-vous ensuite de votre émetteur sans fil, qui est équipé de deux fils, l’un rouge (positif) et l’autre noir (masse). Le fil rouge est destiné à l’alimentation de la caméra.

  4. Retournez maintenant au feu de recul que vous avez repéré auparavant. Cherchez un fil rouge sur le connecteur de l’ampoule. Pour le raccordement, pas besoin de souder. Utilisez des connecteurs rapides, qui sont très simples à utiliser.

  5. Placez le connecteur sur le câble rouge de votre feu de recul, puis insérez celui de l’émetteur. Serrez la languette en métal à l’aide d’une pince pour connecter les deux câbles ensemble.

  6. Pour le câble noir, vous pouvez suivre la même procédure. Si vous ne trouvez pas de câble noir sur la connectique de votre ampoule, il peut être de couleur verte. Vous pouvez également raccorder ce câble à la carrosserie de votre véhicule en le torsadant à un écrou, par exemple.

  7. Une fois que l’émetteur est correctement connecté, branchez l’autre extrémité au câble de la caméra pour l’alimenter.

  8. Félicitations ! Votre branchement est maintenant terminé. Avant de remonter votre garniture plastique et votre phare, vérifiez que tout fonctionne correctement. Passons maintenant à l’étape suivante.

Schéma de branchement de la caméra sur le feu de recul et l'émetteur

Étape 5 : Vérifier le fonctionnement de votre caméra de recul

Une fois que vous avez installé votre caméra de recul, il est essentiel de vérifier si elle fonctionne correctement. Pour ce faire, branchez votre écran à l’aide de la prise allume-cigare fourni, rebranchez la batterie de votre véhicule et allumez le contact. Ensuite, engagez la marche arrière et la caméra devrait se déclencher automatiquement en l’espace de deux à trois secondes.

Si vous ne voyez pas d’image, vérifiez l’alimentation de l’émetteur à l’aide d’un tournevis testeur. Assurez-vous également que tous les branchements sont corrects et que votre moniteur n’est pas en position “off”. Bien que l’installation d’une caméra de recul soit relativement simple, il est important de procéder à une vérification minutieuse pour garantir son bon fonctionnement.

Étape 6 : Emplacement des câbles et remise en place des éléments

Votre caméra est maintenant fonctionnelle et il est temps de placer les câbles et de remettre en place les différents éléments. Assurez-vous que les câbles soient soigneusement disposés à l’intérieur de la garniture et qu’ils soient rangés avec les autres câbles existants ou avec l’aide de colliers de fixation de type rislant. Il est crucial que les câbles ne soient ni tordus ni pincés, peu importe leur emplacement. Une fois que les câbles sont correctement rangés, il ne vous reste plus qu’à remonter tous les éléments plastiques de la garniture ainsi que le phare. Si vous avez enlevé la plaque d’immatriculation, utilisez une riveteuse manuelle pour la fixer à nouveau.

Étape 7 : Mise en place de l’écran

Nous sommes arrivés à la dernière étape de l’installation. Maintenant, il est temps de choisir l’emplacement idéal pour votre écran. En fonction du modèle que vous avez choisi, vous pourriez avoir reçu un support, un adhésif ou des vis pour le fixer. L’emplacement de l’écran est crucial pour assurer votre confort de visionnage et la sécurité de votre conduite.

Si vous optez pour un support, vous pouvez le placer sur le tableau de bord ou le pare-brise, en fonction de votre préférence. Si vous utilisez un adhésif, assurez-vous de nettoyer soigneusement la surface avant de le fixer. Si vous choisissez de fixer l’écran à l’aide de vis, assurez-vous de ne pas endommager les éléments internes de votre voiture.

Peu importe l’option que vous choisissez, assurez-vous de ne pas obstruer votre vision de la route et d’obtenir le meilleur confort de visionnage video possible. Cela garantira que vous pourrez naviguer en toute sécurité et que vous puissiez profiter pleinement des fonctionnalités de votre système de navigation.

Schéma de positionnement du moniteur de caméra de recul dans l'habitacle

Conclusion

Félicitations, vous avez maintenant installé votre caméra de recul et vous êtes prêt à manœuvrer en toute sécurité avec un confort optimal. Nous espérons que ce guide vous a été utile en vous fournissant toutes les informations nécessaires pour installer votre dispositif. Si vous avez des difficultés à installer votre caméra de recul sans fil ou si vous préférez gagner du temps, vous pouvez confier cette tâche à un professionnel expérimenté en vous rendant dans un garage. Cependant, veuillez noter que cela a un coût qui peut s’élever à environ une centaine d’euros. Quelle que soit votre décision, nous vous souhaitons bonne chance et une conduite en toute sécurité !

Pour connecter votre caméra de recul sans fil à votre autoradio, vous aurez besoin d’un émetteur-récepteur sans fil que vous pourrez brancher à la fois sur votre autoradio et sur le feu de recul de votre voiture. Cet émetteur-récepteur permettra la transmission sans fil des images captées par la caméra de recul vers l’écran de votre autoradio, offrant ainsi une vue claire de ce qui se trouve derrière votre véhicule. Il est important de s’assurer que l’émetteur-récepteur que vous utilisez est compatible avec votre caméra de recul et votre autoradio pour garantir un fonctionnement optimal. Retrouver ici le guide complet, comment brancher une caméra de recul sans fil sur un autoradio.

Si vous souhaitez alimenter votre caméra en continu, sans avoir à dépendre de la marche arrière de votre véhicule, vous pouvez effectuer le même branchement que pour le feu de recul, mais en reliant votre émetteur sans fil à une source d’alimentation continue après la mise en contact. Pour cela, vous devez identifier une alimentation +12V qui restent active en permanence. Si vous avez une prise allume-cigare à l’arrière de votre véhicule, vous pouvez l’utiliser à cet effet.

Si vous préférez éviter la tâche fastidieuse de câbler une caméra de recul, vous pouvez opter pour une solution entièrement sans fil, comme les caméras solaires ou à batterie. Ces dernières offrent une alternative pratique et facile à installer pour avoir une vue arrière claire lors de vos manœuvres.
